Aplicaciones de pulverización

Photo © Geveko Markings Denmark

Las aplicaciones de pulverización se utilizan para aplicar líneas planas, también conocidas como marcas no perfiladas o de tipo 1. Las líneas planas se utilizan principalmente en zonas bien iluminadas como las carreteras urbanas, por ejemplo, donde las líneas no necesitan altos niveles de retroreflectividad.

Independientemente del material que utilice (pintura en frío, plástico en frío de 2 componentes o spray termoplástico), con una sola pistola puede obtener una línea de alta calidad de hasta 20 cm de ancho dependiendo de las condiciones de trabajo, la velocidad de aplicación, el grosor de la capa, el viento, etc. Puede aumentar hasta 3 pistolas si elige el retenedor de Borum estándar o hasta 5 pistolas si opta por el retenedor de Borum ancho.

PINTURA EN FRÍO A PRESIÓN
AIRE ATOMIZADO

Tipos de línea: Líneas planas (líneas continuas e interrumpidas)

Equipo: Pistola BM C 6 con boquilla de 6 mm como estándar o puede elegir opcionalmente una pistola Kamber que viene con una variedad de tamaños de boquilla.

*Las máquinas Borum también se pueden suministrar con una combinación de equipos de pintura en frío y termoplásticos.

La pulverización con aire de atomización es un método de marcado que utiliza aire comprimido para rociar la pintura sobre la superficie de la carretera. La pintura finamente atomizada produce una capa fina y suave, pero el flujo de aire de rebote provoca la dispersión de la pintura, que puede ser notable en los bordes de la línea. La pintura se puede mezclar con perlas de vidrio.

La presión se establece utilizando un tanque de presión para el material. El grosor de la línea está controlado por el tamaño de la boquilla y la presión del material en la pistola, y se regula en función de la velocidad (es decir, si se conduce más rápido, el grosor de la línea disminuirá a menos que se ponga más presión en el depósito de material).

La anchura de la línea se controla mediante la altura de la pistola de pulverización sobre el suelo y el ángulo de pulverización de la boquilla. Para las líneas anchas se suelen utilizar dos o más cañones.

• La BM C 6 puede trabajar con una presión de marcado de pintura de hasta 8 bares aproximadamente

• Se necesita una capacidad de aire de 300-700 L/min. por pistola

• Puede tener hasta 3 pistolas si elige el retenedor de Borum estándar o hasta 5 pistolas si opta por el retenedor de Borum ancho. (Nota: Asegúrese de que la capacidad del compresor es suficiente según el número de pistolas).

• Con la pistola de pintura Borum BM C6, que tiene una boquilla de 6 mm, puede aplicar anchos de línea que van de 8 a 20 cm, dependiendo de las condiciones de trabajo, la velocidad de aplicación y el grosor de la capa.

• El grosor de la línea suele oscilar entre 0,25 mm y 0,80 mm

• La velocidad de trabajo puede ser de hasta 15 km/h en función de las condiciones, por ejemplo, el material, el tipo de línea y la experiencia del operario.

• En todas las máquinas pulverizadoras de Borum, el equipo está montado de serie en un bastidor de retención deslizante que le permite deslizar rápidamente el equipo de un lado a otro

• Puede equiparse con varios depósitos de material para poder realizar el marcado multicolor simultáneamente (regla general: un compresor puede manejar hasta 2 pistolas; 2 compresores, 3 pistolas y más).





PULVERIZACIÓN SIN AIRE DE PINTURA EN FRÍO

Tipos de línea: Líneas planas (líneas continuas e interrumpidas)

Equipo: Pistolas Wagner GA400-A, gran selección de boquillas

La pulverización sin aire de alta presión utiliza una bomba de pistón sin aire de alta presión para pulverizar la pintura. La pintura pulverizada sin aire es más nítida y suave que el aerosol atomizado, ya que no hay un flujo de aire de alta velocidad para dispersar la pintura que rebota.

Las líneas marcadas son nítidas y más claras en comparación con la pintura en aerosol. Este método puede aplicar pinturas de alta viscosidad y aplicar capas relativamente gruesas en una sola pasada. Sin embargo, la pintura no se puede mezclar con perlas de vidrio, como en el caso de equipos de pulverización atomizadora debido a la bomba.

• Se puede equipar con tanques de múltiples materiales con bombas sin aire separadas, de modo que el marcado multicolor se pueda realizar simultáneamente.

• Bomba sin aire de alta presión con un volumen de 23 L/min.

• La presión máxima de pintura es de 270 bar.

• Ofrecemos una gran selección de tamaños de boquillas para este tipo de aplicación. La elección de las boquillas se realiza en función de la capacidad de la bomba, número de pistolas, velocidad de aplicación, tipo de material, espesor de capa y tipo de línea,

• Posibilidad de aplicar anchos de línea de hasta 25 cm con boquillas estándar según grosor de línea, condiciones de trabajo y velocidad de aplicación. También puede elegir entre una amplia gama de tamaños de boquillas según sus requisitos.

• Puede tener hasta 3 pistolas si elige el retenedor de Borum estándar o hasta 5 pistolas si opta por el retenedor de Borum ancho.

• La velocidad de trabajo puede ser de hasta 15 km/h en función de las condiciones, por ejemplo, el material, el tipo de línea y la experiencia del operario.

• En todas las máquinas pulverizadoras de Borum, el equipo está montado de serie en un bastidor de retención deslizante que le permite deslizar rápidamente el equipo de un lado a otro









PULVERIZADOR DE PLÁSTICO EN FRÍO DE 2 COMPONENTES (98:2)
AIRE ATOMIZADO

Tipos de línea: Líneas planas (líneas continuas e interrumpidas)

Equipo: Pistola Kamber

• Sistema de baja presión mediante pistolas de pintura con aire atomizado
• La presión máxima de pintura es de 10 bar.
• El ordenador LineMaster puede activar una alarma cuando el endurecedor no fluye durante el trabajo de marcado.
• El ordenador LineMaster puede activar una alarma cuando se interrumpen en los trabajos de marcado (que es más larga que la configurada en el ordenador).
• Posibilidad de aplicar anchos de línea de hasta 20 cm con una pistola dependiendo de las condiciones de trabajo, velocidad de aplicación y espesor de capa. La máquina se puede suministrar con una o dos pistolas pulverizadoras.
• La velocidad de trabajo puede ser de hasta 10 km/h en función de las condiciones, por ejemplo, el material, el tipo de línea y la experiencia del operario.
• El proceso de limpieza es una secuencia preestablecida automatizada que garantiza que las válvulas correctas se abran y cierren. El sistema se activa a través del ordenador Borum LineMaster.
• En todas las máquinas pulverizadoras de Borum, el equipo está montado de serie en un bastidor de retención deslizante que le permite deslizar rápidamente el equipo de un lado a otro
• El marco de retención deslizante puede utilizarse para todos los equipos de 2 componentes de Borum, lo que hace que el cambio de equipo sea fácil y rápido.
• Opcional: Dependiendo de la configuración, el sistema puede manejar el trabajo tanto con plástico de 2 componentes como con pintura en frío.

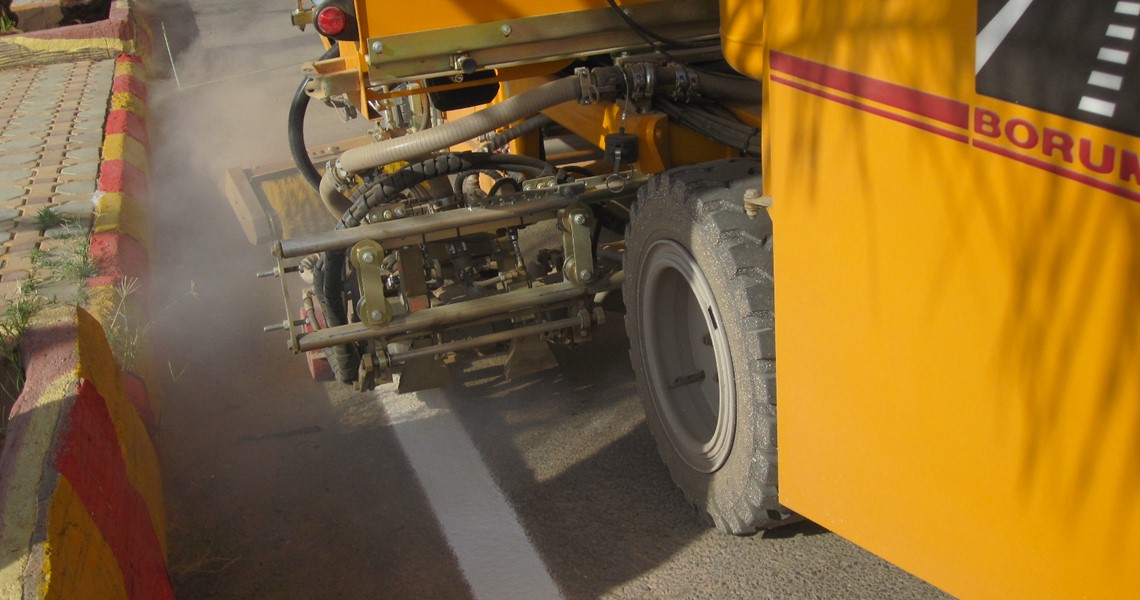

Thermoplastic spray via pressurized tank

Line types: Flat lines (continuous and interrupted lines)

Equipment: BM SP 3000 Spray plastic gun
(Optional narrow nozzle size of 3 mm or wide nozzle size of 7 mm)

The amount of product that is put on the road is regulated by the pressure of the tank and the pressure of the sprayed air. In other words, the application pressure is kept at the same level as in the pressure tank. This offers you an easy to use the system.

After starting the application, the thickness of the line is only affected by the machine speed. Therefore, it is necessary to keep a constant speed in order to maintain a uniform and consistent line thickness. This is useful for applying thicker lines in curves and areas with higher wear and tear levels.

The maintenance for the pressure tank is minimal if compared to the thermoplastic spray pump system. Furthermore, due to not having a pump, the system has less mechanical parts that can be worn out at the time.

• Material pressure is created by the compressor
• The pressure tank can handle 8.5 bar, but usually, a pressure of 1-5 bar is used
• The atomizing air pressure is adjusted with the material pressure and depends on the material pressure and the viscosity of the material. We recommend that the atomizing air pressure to always be min. 1 bar higher than material pressure.
• A minimum air capacity of 600 L/min. is needed per gun
• Possibility to apply line widths ranging from 10 - 20 cm with one spray gun depending on line thickness, work conditions, application speed and layer thickness.
  As an alternative, we offer a narrow nozzle, which can spray 5-15 cm with one gun.
• Line thickness is typically between 0.75 mm to 1.5 mm
• Working speed can be up to 15 km/h depending on the conditions, e.g. material, line type and operator experience
• The thermoplastic spray equipment is mounted on a slidable retainer. This will allow for work to be done on both left and right sides. This also makes it very easy to slide the equipment from one side to the other in only a few minutes and with minimal mechanical interference.















PULVERIZACIÓN DE TERMOPLÁSTICO MEDIANTE BOMBA

Tipos de línea: Líneas planas (líneas continuas e interrumpidas)

Equipo: Pistola pulverizadora de plástico BM SP 3000
(Tamaño de boquilla estrecha opcional de 3 mm o tamaño de boquilla ancha de 7 mm)

La cantidad de producto que se echa a la carretera está regulada por la presión de la bomba y la presión del aire pulverizado. Después de iniciar la aplicación, es posible configurar la cantidad de material en relación con la velocidad de la máquina.

Hay tres ventajas principales al usar un sistema de bomba de pulverización:

1. Mayor seguridad, ya que no hay riesgo de salpicaduras de material caliente debido a la presión en el tanque.
2. La capacidad de ajustar rápidamente la presión mientras se conduce. Hasta cierto punto, esto se puede hacer automáticamente desde el ordenador Borum LineMaster con el que están equipadas las máquinas de Borum.
3. El llenado y filtración de termoplásticos es más fácil debido a que la tapa del tanque no presurizado es más grande en comparación con la del presurizado.

• Cuando se utiliza un sistema basado en bomba, el tanque no está presurizado.
• La cantidad de material aplicado se establece mediante la presión de la bomba y la presión del aire de pulverización. También se puede configurar para que se ajuste automáticamente a la velocidad de la máquina a través del ordenador LineMaster.
• El sistema está diseñado para una presión de hasta 8,5 bares, pero en la práctica, normalmente será de 1 a 5 bares.
• El volumen de la bomba es de hasta 80 L/min.
• Se necesita una capacidad mínima de aire de 600 L/min. por pistola
• Posibilidad de aplicar anchos de línea de 10 a 20 cm con una pistola dependiendo del grosor de la línea, las condiciones de trabajo, la velocidad de aplicación y el grosor de la capa. Como alternativa, ofrecemos una boquilla estrecha, que puede rociar de 5 a 15 cm con una pistola.
• El grosor de la línea suele oscilar entre 0,75 mm y 1,5 mm.
• La velocidad de trabajo puede ser de hasta 15 km/h en función de las condiciones, por ejemplo, el material, el tipo de línea y la experiencia del operario.
• El equipo de rociado termoplástico está montado en un retenedor deslizable. Esto permitirá trabajar tanto en el lado izquierdo como en el derecho. Esto también hace que sea muy fácil deslizar el equipo de un lado a otro en solo unos minutos y con una mínima interferencia mecánica.
