ERHÖHUNG DER VERKEHRSSICHERHEIT DURCH PROFILIERTE MARKIERUNGEN
Profilierte Straßenmarkierungen sind die neueste Straßenmarkierungstechnologie, bei der ein Teil der Straßenmarkierung über die Straßenoberfläche gehoben wird. Diese Art von Markierungen wird immer beliebter, da sie die Verkehrssicherheit aufgrund der guten Sichtbarkeit bei Nässe und in der Nacht erhöht.
HOHE SICHTBARKEIT BEI REGENWETTER
Der Drainageeffekt der profilierten Markierungen sorgt dafür, dass das Regenwasser leicht von den Linien abfließen kann. Dadurch behalten die Linien auch bei Regenwetter ihre hohen Reflexionswerte. Dies ist dank der Struktur möglich, die das Wasser abfließen lässt.
HOHE SICHTBARKEIT DER LEITUNGEN BEI NACHT
Aufgrund ihrer Form und der vertikalen Wände sowie der Möglichkeit, Glasperlen vorzumischen, haben profilierte Leitungen im Vergleich zu flachen Leitungen einen höheren Rückstrahlungswert. Dies erhöht die Sichtbarkeit in schlecht beleuchteten Bereichen und in der Nacht.
GERÄUSCHWARNUNG ZUR VERMEIDUNG VON ZUSAMMENSTÖSSEN ZWISCHEN FAHRBAHN UND STRASSE
Darüber hinaus erzeugt die profilierte Beschaffenheit der Fahrbahnmarkierung beim Überfahren ein Geräusch, das den Fahrer vor dem Abkommen von der Fahrbahn warnt. Daher werden profilierte Markierungen häufig auf Straßen mit hohem Verkehrsaufkommen und schlechter Nachtsichtbarkeit wie Autobahnen und Schnellstraßen eingesetzt.
So funktioniert der Dot'n line-Extruder
Die Breite der Ausrüstung kann bis zu 50 cm/20" betragen (die maximale Breite hängt vom Maschinenmodell ab). Die Linienbreite beginnt bei 5 cm (2") und kann mit 5 cm (2") Standardblenden aufgebaut werden.
- Die Linienstärke liegt in der Regel zwischen 3 - 5 mm (118 mils - 197 mils).
- Die Verarbeitungsgeschwindigkeit hängt von der Art der Anwendung ab und beträgt bis zu 6 km/h (3,8 mph).
- Das Gerät ist standardmäßig in den Breiten 30, 40, 45 und 50 cm (12", 16", 18", 20") erhältlich.
Das Gerät wird mit zwei Rollladensätzen geliefert - einem Satz für das Aufbringen von flachen Linien und profilierten Markierungen und einem Satz Rollladen für das Aufbringen von Punkten. Diese Anordnung ermöglicht es dem Gerät, verschiedene Linientypen und -muster sowie eine Kombination aus Punkten und Linien aufzubringen. Durch die Verwendung von zwei Verschlusssätzen hat die Grundlinie Zeit, etwas auszuhärten, bevor die Punkte aufgebracht werden, und folglich setzen sich die Punkte auf der Linie mit scharfen Kanten ab, wodurch eine optimale Retroreflexion gewährleistet wird.
.
LINIENTYPEN, DIE MIT DEM DOT'N LINE EXTRUDER AUFGEBRACHT WERDEN KÖNNEN
![](/media/7398/line-types_thermoplastic-dotn-line-equipment-2.jpg?anchor=center&mode=crop&width=1140&height=200&rnd=131715592980000000)
SCHNECKENPUMPE MIT KONTINUIERLICHEM REZIRKULATIONSSYSTEM
Der Materialtransport vom Materialtank der Maschine zum Dot'n'Line-Kopf erfolgt durch eine hydraulisch angetriebene Schneckenpumpe, die elektronisch gesteuert wird. Die Schneckenpumpe verfügt über ein permanentes Thermoplast-Rezirkulationssystem (mit inaktiven Extrusionsventilen), das einen konstanten Materialfluss gewährleistet und verhindert, dass feste Teile anhaften und sich öffnen.
AUTOMATISCHE REINIGUNGSFUNKTION
Die Reinigungsfunktion wird per Knopfdruck über den LineMaster-Computer der Maschine ausgelöst und kann während der Fahrt aktiviert werden. Dadurch werden alle aktiven Schieber geöffnet und das überschüssige Material herausgeschoben.
WARUM WÄHLEN SIE DIE DOT'N LINE Thermoplast-Extrusionsanlagen?
3-1 LÖSUNG, die es Ihnen ermöglicht, flache Linien, Punkte und eine Kombination von Punkten auf der Linie mit nur einem Gerät herzustellen.
EFFEKTIVE HEISSÖLERWÄRMUNG ALLER WICHTIGEN TEILE DES EXTRUDERS sorgt dafür, dass sich das thermoplastische Material nicht versteift und im Inneren des Geräts festsetzt. Borum verwendet eine Zentrifugalpumpe, die im Gegensatz zu den oft verwendeten Zahnradpumpen den Öldurchfluss erhöht, wenn sich das Wärmeübertragungsöl erwärmt.
Eine kontinuierliche Umwälzung des Thermoplastikmaterials im Inneren des Geräts sorgt für eine gleichmäßige Viskosität. Die Zirkulation verhindert das Absetzen und Verfangen der schweren/festen Teile und beugt unnötigem Verschleiß der mechanischen Teile vor.
Das eingebaute Druckregulierungssystem sorgt dafür, dass sich die Linienbreite und -dicke nicht verändert, unabhängig von der Anzahl der an der aktuellen Markierung beteiligten Blenden.
VORTEILE DER DOT'N LINE-AUSRÜSTUNG UND -PROFISLED MARKINGS
- Geringerer Materialverbrauch für gepunktete Linien im Vergleich zu flachen Linien.
- Relativ schnelle Anwendungsgeschwindigkeit.
- Durch die vielen Punkte kann das Licht auf viele mögliche Bereiche fallen und einen Reflexionseffekt erzeugen, der die Markierung sowohl bei Tag als auch bei Nacht sichtbar macht.
- Regen kann leicht von der Markierung abperlen, so dass die Straßenmarkierungen auch bei nassem Wetter gut sichtbar bleiben.
- Klare Sicht, insbesondere bei Nachtfahrten.
- Geräusche warnen den Fahrer, wenn er auf der Linie fährt, und verhindern, dass er von der Straße abkommt.
SPEZIFIKATIONEN FÜR THERMOPLASTISCHE PUNKTE
Die Anzahl der Punkte pro Meter Linie kann zwischen 15 und 35 eingestellt werden. Der Durchmesser der Punkte kann zwischen ø20 und ø45 mm (ø0,8" und ø1,8") gewählt werden. Die Punktgröße ergibt sich aus dem Durchmesser der Löcher in der rotierenden Trommel des Geräts und dem Pumpendruck.
Die Anzahl der Punkte auf der Linie wird durch die Größe der Blenden bestimmt:
- Bei 50 mm (2") Fensterläden beträgt der Abstand zwischen den Mittelpunkten der Punkte 25 mm (1").
- Bei 60 mm (2,4") breiten Fensterläden beträgt der Abstand zwischen den Mittelpunkten der Punkte 30 mm (1,2").
- Für Fensterläden mit einer Breite von 70, 80 und 90 mm (2.8", 3.1" und 3.5") wird der Abstand zwischen den Löchern gemeinsam mit dem Kunden festgelegt.
Die Anzahl der Dots auf der Linie wird durch die Größe der Fensterläden bestimmt:
- Löcher von ø12 mm (0,5") in der Trommel ergeben einen DOT-Durchmesser von 18 bis 25 mm (0,7" bis 1"). Ø12 mm (0.5") Löcher werden gewählt, wenn die Markierung mit Dots auf der Grundlinie erfolgen soll.
- Löcher mit ø15 mm (0.6") in der Trommel ergeben einen DOT-Durchmesser von 25 bis 30 mm (1" bis 1.2").
- Löcher ø18 mm (0.7") in der Trommel ergeben einen DOT-Durchmesser von 30 bis 35 mm (1.2" bis 1.4").
- Löcher ø22 mm (0.9") in der Trommel ergeben einen DOT-Durchmesser von 35 bis 45 mm (1.4" bis 1.8").

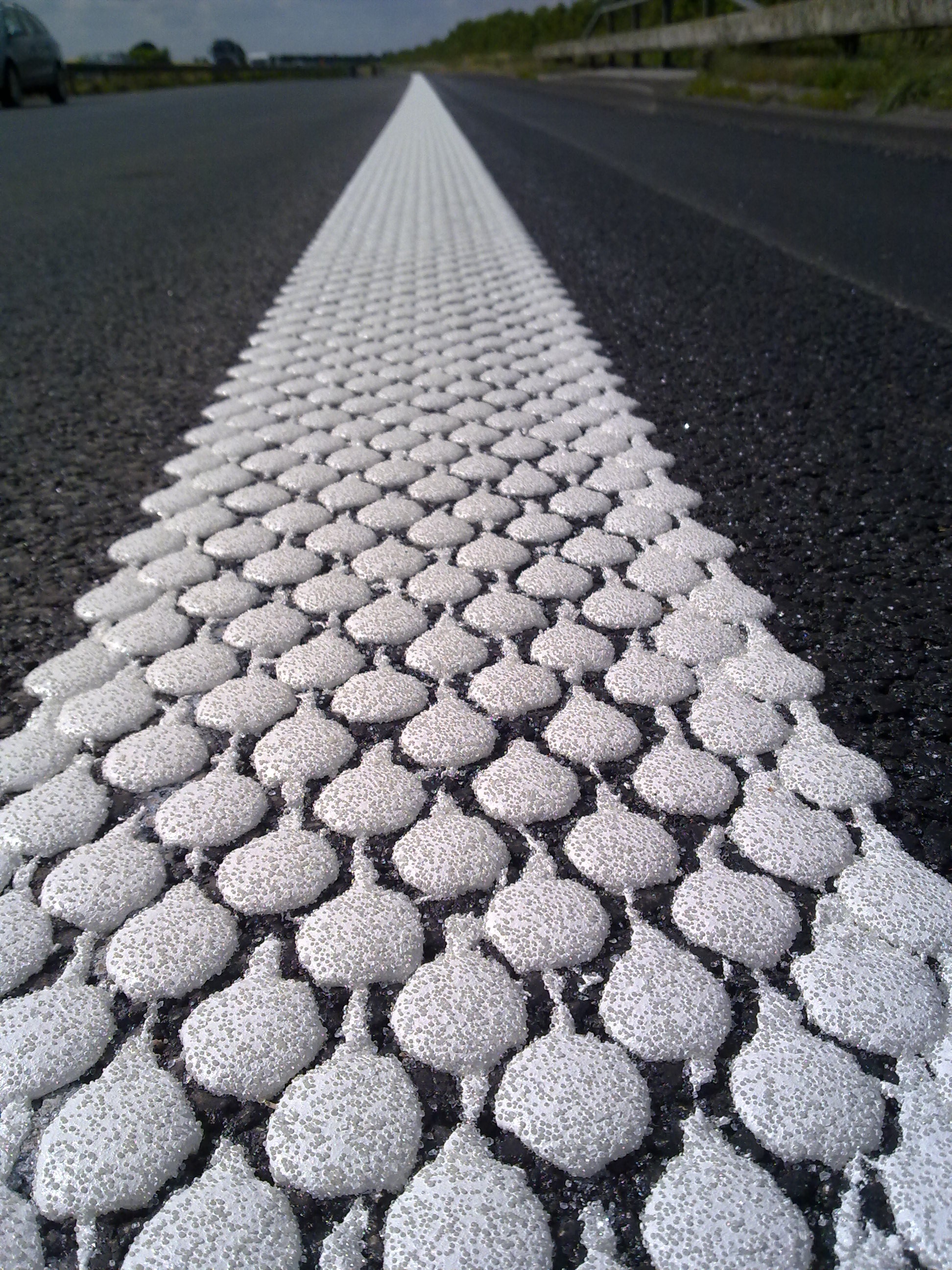

BEISPIELE FÜR PUNKTMARKIERUNGEN IN VERSCHIEDENEN GRÖSSEN
BEISPIEL FÜR MÖGLICHE LINIENBREITEN UND PUNKTGRÖSSEN MIT EINEM STANDARD 50 CM DOT'N LINE EXTRUDER
![](/media/8197/standard-configuration-dot-line_thermoplastic-extrusion_profiled-and-dor-markings-2.jpg?anchor=center&mode=crop&width=1140&height=0&rnd=131958239980000000)
AUTOMATISCHE STEUERUNG VON MARKIERUNGSGERÄTEN MIT DEM LINEMASTER COMPUTER
Der LineMaster Computer bietet Ihnen die volle Kontrolle über Ihren Dot'n line Thermoplastik-Extruder. So können Sie die Anwendung leicht kontrollieren und unterwegs Anpassungen vornehmen, ohne Kompromisse bei der Qualität der Markierungen einzugehen.
Wie unterstützt der LineMaster Computer die Linienmarkierung mit dem Dot'n line Extruder?
Die Dot'n Line Geräte können auch nach mehreren Stunden Pause im Idle-Modus wieder anlaufen und liefern trotzdem vom ersten Millimeter an exakt die gleiche Qualität.
Die Leistung der Dot'n Line ist zu 100% automatisch an Geschwindigkeitsänderungen anpassbar. Innerhalb eines bestimmten Geschwindigkeitsbereichs erhöht oder verringert der BM LineMaster automatisch eine interne Umwälzrate entsprechend der Geschwindigkeit der Maschine und gleicht so den unterschiedlichen Thermoplastverbrauch bei verschiedenen Geschwindigkeiten aus.
Die Zuführpumpe für das Thermoplastik wird ebenfalls vom LineMaster gesteuert und kann während der Markierungsarbeiten eingestellt werden. Außerdem kann jeder Verschluss einzeln vom LineMaster aus gesteuert werden. So können Sie die Verschlüsse digital steuern, ohne dass ein mechanischer Eingriff erforderlich ist.
